Плати керування двокамерним холодильником з двома компресорами.
Універсальні плати керування для двокамерних
холодильників з двома компресорами та пристроями на 220в.
Плати керування мають декілька варіантів виконання. Відрізняються формою,
розміром та кількістью виконавчих пристроїв.
• Керування двома компресорами
• Можливий вихід на плату інвертора одного з компресорів
• Підтримка 3х температурних датчиків
• Можливість відключити датчик плачки
• За замовчуванням в платі прописані 8 типів датчиків
• Керування лампою освітлення на 220 В
• Звукове сповіщення
• Керування по каналу Bluetooth через телефон з ОС Андроід

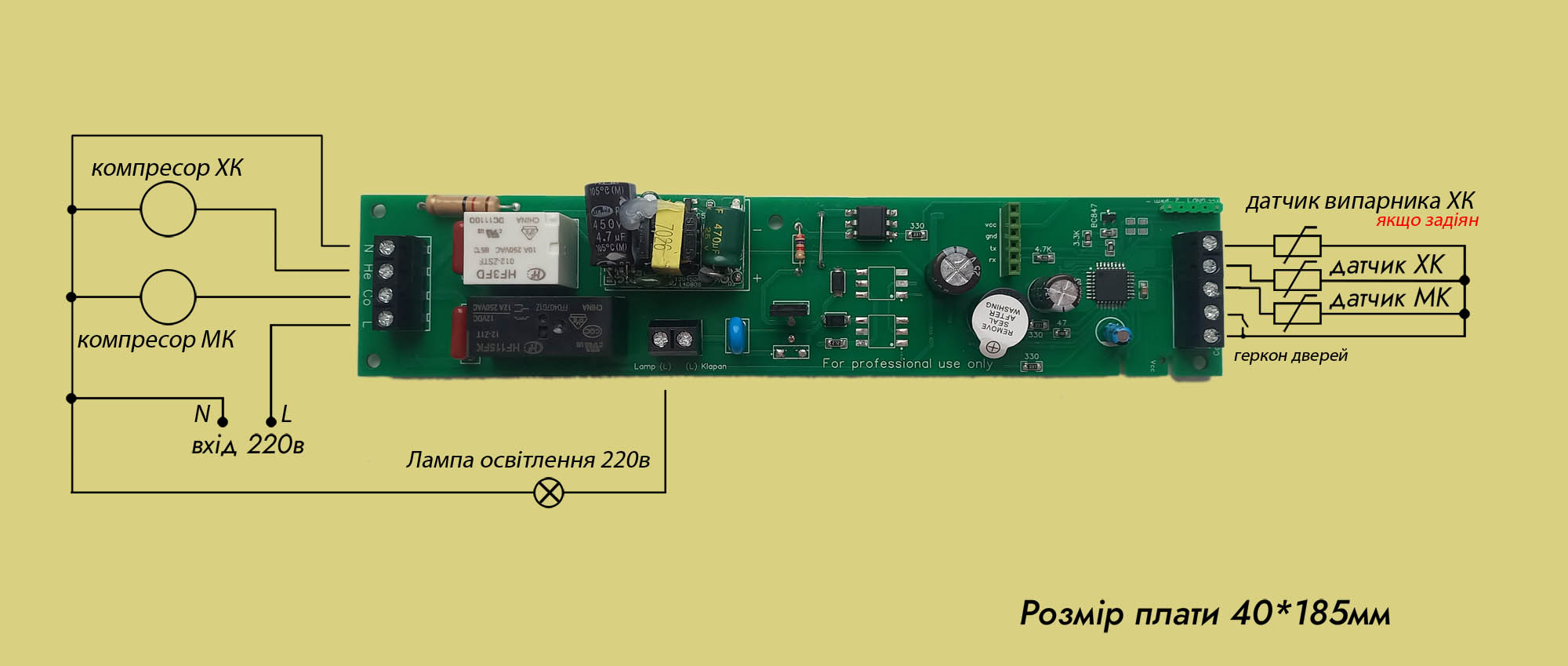

• Розміри плат 185мм * 40мм, 125мм * 90мм, 100мм * 87мм
• через 100 секунд, якщо не зачинили двері, світло в цей час теж вимкнеться
зачинити двері для припинення звукового сигналу
• Через 4 години подвійний звуковий сигнал кожні 15 секунд, якщо температура в морозилці не стала нижче мінус 8 градусів,
або температура в холодильній камері не стала нижче +15 градусів
відчинити - зачинити двері для припинення звукового сигналу (відлік 4 годин піде спочатку)

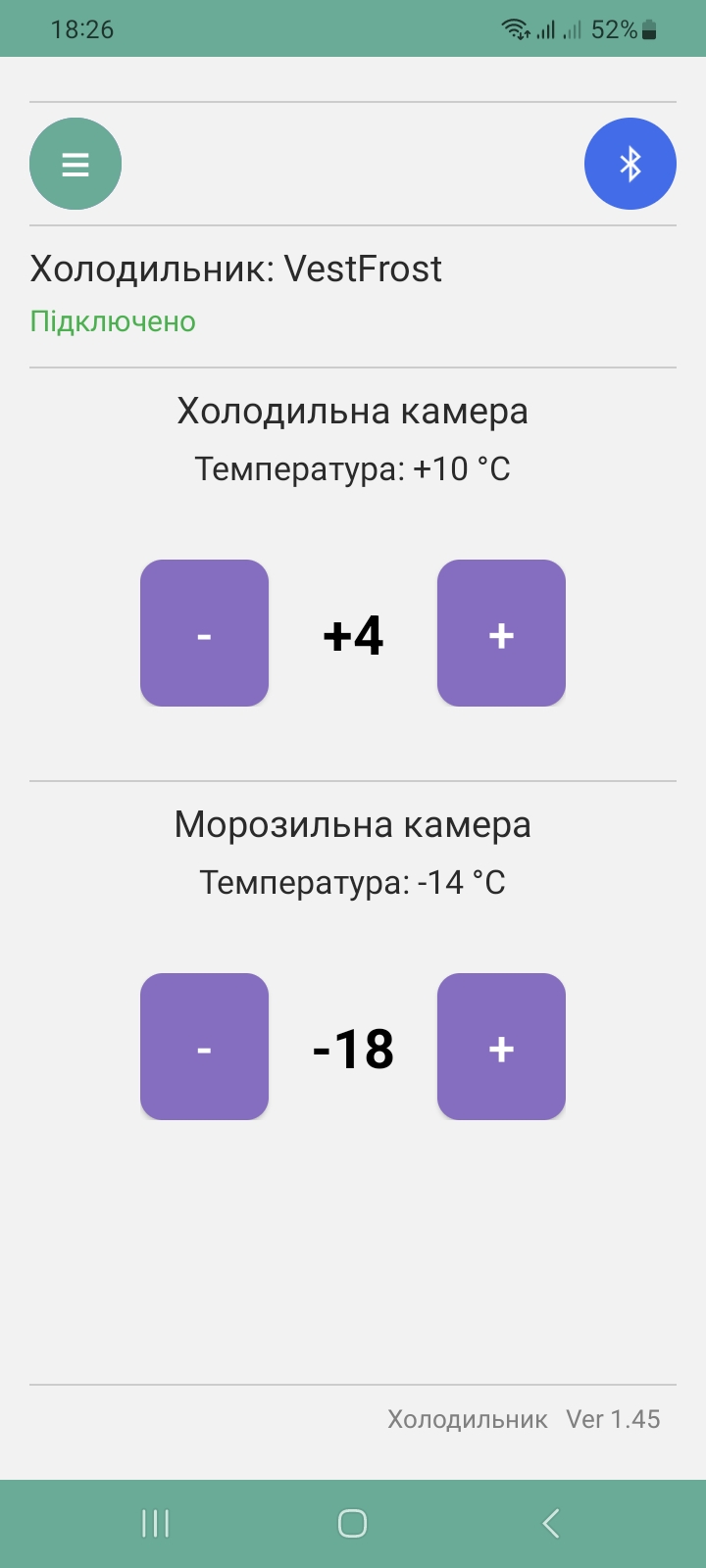

Можна встановити клієнту додаток керування температурою
на телефон з ОС Android. Цей додаток призначений саме
для клієнтів, тут немає нічого зайвого.
Важливо!
Плата холодильника може бути одночасно під'єднана тільки до одного пристрою/застосунку.

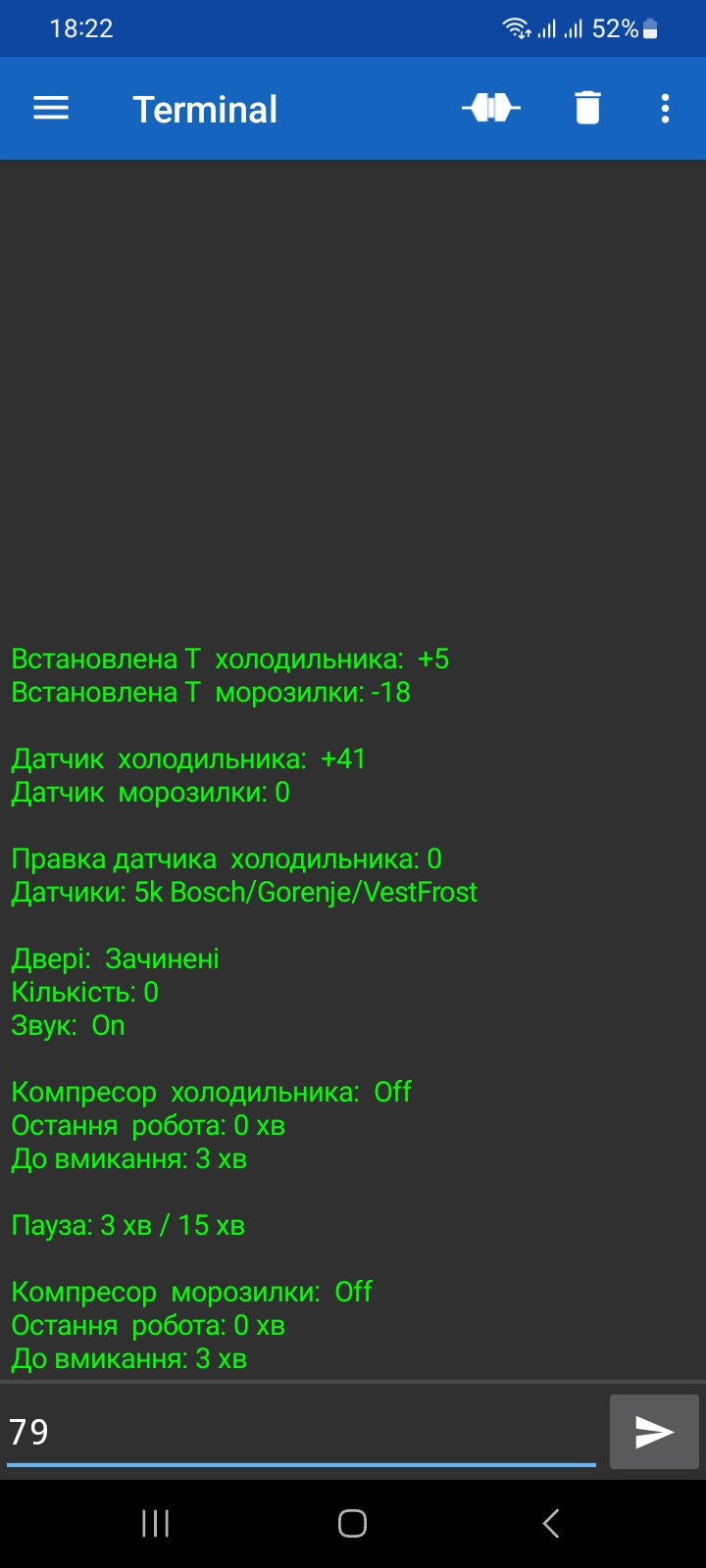

Використовуйте будь-який блютуз термінал. Наприклад
Serial Bluetooth Terminal на Play Market.
Тут можна побачити повну картину роботи холодильника,
а також робити налаштування та деякі зміни.
Застереження!
Кнопка або геркон дверей мають підходити до плати окремими дротами, тобто ніде більше ні до чого не під'єднані.
По датчикам
За замовчуванням плата йде з можливістю вибіру датчиків (один тип для всіх датчиків).
• 10k Ariston/Atlant (32.18k при 0 °C)
• 10k eliwell (27.28k при 0 °C)
• 5k Samsung (13.29k при 0 °C)
• 5k Bosch/Gorenje/VestFrost (16.32k при 0 °C)
• 4.7k Liebherr (15.3k при 0 °C)
• 2.7k whirlpool/zanussi (8.75k при 0 °C)
• 2.2k VestFrost (6k при 0 °C)
• 2k Haier/Midea (6.49k при 0 °C)
| Команда | Опис |
|---|---|
| 1 .. 9 | Встановлення температури в холодильній камері +1 .. +9 |
| 15 .. 25 | Встановлення температури в морозильній камері -15 .. -25 |
| 80 | Вкл/Викл звук |
| 30 | Інвертувати кнопку/геркон дверей |
| 51 .. 59 | Змінити паузу після вмикання холодильника до мережі від 1 до 9 хвилин |
| 195 .. 205 | Виправити похибку датчика об'єму холодильної камери -5 .. +5 |
| 105 .. 130 | Змінити мінімальну паузу між вмиканням компресора холодильної камери по температурі 5..30 хвилин. Ця команда діє без датчика випарника ХК |
| 61 .. 69 | Змінити температуру випарника холодильної камери +1 .. +9, це та температура, при котрій можна вважати що випарник вже відтаяв. Ця команда діє для плат з датчиком випарника ХК |
| 77 | Змінити тип датчиків, якщо ця опція прописана в платі. В пам'яті є 8 стандартних датчиків, при кожній команді вибір йде по колу по списку вниз. |
| 79 | Вкл/викл алгоритм обробки датчика випарника холодильної камери. |
| 1050 .. 1150 | Змінити вихідну частоту на оптрон плати інвертора від 50 до 150 Гц, якщо плата має частотний сигнал керування інверторним компресором. |
